您的位置： 首頁 > 技術支持 > 技術問答

技術問答

感謝您來到縱橫通的“技術問答”欄目

如果您對我們的產品有任何的其它疑問，也可以直接撥打我們的400電話或其它聯系方式提問，我們將快速為您答疑。

1. 干接點和濕節點/ Definition of dry contact

(1) 干節點：無源開關；具有閉合和斷開的2種狀態；2個接點之間沒有極性，可以互換；

常見的干接點信號有：

a) 各種開關如：限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等；

b) 各種按鍵；

c) 各種傳感器的輸出，如：環境動力監控中的傳感器：水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器；

d) 繼電器、干簧管的輸出；有干接點就有濕接點。

(2) 濕接點：有源開關；具有有電和無電的2種狀態；2個接點之間有極性，不能反接；

常見的濕接點信號有：

a) 如果把以上的干接點信號，接上電源，再跟電源的另外一極，作為輸出，就是濕接點信號；工業控制上，常用的濕接點的電壓范圍是DC0～30V，比較標準的是DC24V；AC110～220V的輸出也可以是濕接點，盡管這樣做比較少；

b) 把TTL電平輸出作為濕接點，也未嘗不可；一般情況下，TTL電平需要帶緩沖輸出的，例如：7407、245、244等，與VCC等構成回路；244、245也可以跟gnd構成回路；才能驅動遠方的光耦。

c) NPN三極管的集電極輸出和VCC；

d) 達林頓管的集電極輸出和VCC；

e) 紅外反射傳感器和對射傳感器的輸出；

2. UART、RS232、COM/ UART、RS232、COM

UART是通用異步收發器（異步串行通信口）的英文縮寫，它包括了RS232、RS499、RS423、RS422和RS485等接口標準規范和總線標準規范，即UART是異步串行通信口的總稱。

RS232、RS499、RS423、RS422和RS485等，是對應各種異步串行通信口的接口標準和總線標準，它規定了通信口的電氣特性、傳輸速率、連接特性和接口的機械特性等內容。實際上是屬于通信網絡中的物理層（最底層）的概念，與通信協議沒有直接關系。而通信協議，是屬于通信網絡中的數據鏈路層（上一層）的概念。

COM口是異步串行通信口的簡寫，串口通常是9針，也有25針的接口，最大速率115200bps，串口的接口標準規范和總線標準規范是RS-232，有時候也叫做RS-232口。

3. RS232與RS485的主要區別/ Main differences between RS232 and RS485

規定	RS232 (MAX232)	R485/RS422（MAX485）
工作方式	單端	差分
節點數	1收、1發	1發32收(1發128收,MAX487)
最大傳輸電纜長度	15m	1220m
最大傳輸速率	20Kb/S	2.5Mb/s (1m以內)
最大驅動輸出電壓	-5V～+5V	-5V～+5V
驅動器負載阻抗(Ω)	300	27
接收器輸入電壓范圍	+/-15V	-7V～+12V
接收器輸入門限	+/-3V	+/-200mV
接收器輸入電阻(Ω)	7K	12K(48K,MAX487)
驅動器共模電壓		-1V～+3V
接收器共模電壓		-7V～+12V

4. 異步串口通訊協議的工作原理/Asynchronous serial communication protocol

其中各位的意義如下：

a) 起始位：先發出一個邏輯”0”的信號，表示傳輸字符的開始。

b) 數據位：緊接著起始位之后。數據位的個數可以是4、5、6、7、8等，構成一個字符。通常采用ASCII碼。從最低位開始傳送，靠時鐘定位。

c) 奇偶校驗位：數據位加上這一位后，使得“1”的位數應為偶數(偶校驗)或奇數(奇校驗)，以此來校驗資料傳送的正確性。

d) 停止位：它是一個字符數據的結束標志。可以是1位、1.5位、2位的高電平。

e) 空閑位：處于邏輯“1”狀態，表示當前線路上沒有資料傳送。

f) 波特率：是衡量數據傳送速率的指針。表示每秒鐘傳送的二進制位數。例如數據傳送速率為120字符/秒，而每一個字符為10位，則其傳送的波特率為10×120＝1200字符/秒＝1200波特。

5. 差分信號及差分信號抗干擾原理/Differential signal and anti-interference principle

差分傳輸：一種信號傳輸的技術，差分傳輸在這兩條線上都傳輸信號，區別于傳統的一根信號線一根地線的做法，差分信號，這兩個信號的振幅相等，相位相反。在這兩根線上的傳輸的信號就是差分信號。信號接收端比較這兩個電壓的差值來判斷發送端發送的是邏輯0還是邏輯1。在電路板上，差分走線必須是等長、等寬、緊密靠近、且在同一層面的兩根線。

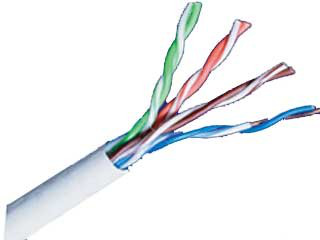

傳輸差分信號的線纜必須是雙絞線，如圖所示：

差分信號抗干擾原理：由于雙絞線是2根緊密殘繞在一起的一股線，當有外部干擾的時候，2根線纜受到的干擾信號是一樣的，產生同樣的波動，這干擾信號在接收端進行“差”運算后，結果等于0，相當于沒有干擾產生。

6. RS485通信接地問題/ RS485 communication grounding problem

RS485通信也需要處理接地問題：電子系統接地是很重要的，但常常被忽視。接地處理不當往往會導致電子系統不能穩定工作甚至危及系統安全。RS-422與RS-485傳輸網絡的接地同樣也是很重要的，因為接地系統不合理會影響整個網絡的穩定性，尤其是在工作環境比較惡劣和傳輸距離較遠的情況下，對于接地的要求更為嚴格。否則接口損壞率較高。很多情況下，連接RS-422、RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。而忽略了信號地的連接，這種連接方法在許多場合是能正常工作的，但卻埋下了很大的隱患。
